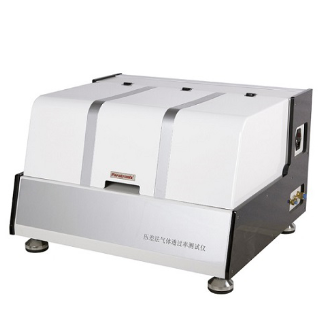

TRC-L3壓差法氣體透過率檢測儀

分類：
訂購熱線:18046321714

描述

一、?產品簡述

適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片、橡膠等材料的O2、CO2、N2及空氣等多種氣體透過率的檢測。

二、?技術參數

型號GTR-L3
測量范圍（膜）0.1～50.000cc/㎡·24小時·0.1MPa
試樣數量3
主傳感器數量3
測試模式三腔均值
真空分辨率0.1Pa
真空度＜20Pa
試驗壓力0.1 MPa～0.2 MPa
氣源壓力0.1 MPa～0.8 MPa
試驗氣體O?、N?、CO?或者其它氣體
載氣接口Ф6
真空管徑1/4″
校正方式標準膜校正、真空傳感器外校
樣品厚度≤3mm
測試面積Φ97mm
主機尺寸765mm (L)×440?mm (W)×470mm (H)
主機重量50Kg
電源AC 220V 50Hz

?

三、?測試原理及產品描述

利用壓差法的原理設計，將預先處理好的試樣放置在上下測試腔之間，壓緊密封好，然后對整個系統抽真空，當達到要求的真空度后，關閉下腔，向高壓腔（上腔）充入一定的試驗氣體，并調節上腔壓力，保持試樣兩側形成恒定的氣壓梯度差，氣體在壓差梯度的作用下，由高壓側（上腔）向真空側（下腔）滲透。精確測量真空腔（下腔）的壓強變化，計算試樣的各項阻隔性參數。完全符合GB1038、ASTM D1434等標準。

四、?參照標準

YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A

五、?測試應用

基礎應用薄膜各種塑料薄膜、塑料復合膜、紙塑復合膜、土工膜、共擠膜、鍍鋁膜、鋁箔、鋁箔復合膜、防水透氣膜等膜狀材料的氣體滲透性測試
片材各種工程塑料、橡膠、建材等片狀材料的氣體滲透性測試，如PP片材、PVC片材、PVDC片材等
石油化工適用于使用輸送管道材料氣體滲透性測試，如MDPE塑料CO2檢測
航空航天材料適用于航空公航天材料的氣體滲透性測試，如飛艇、氣囊氦氣檢測
生物降解膜適用于生物降解膜的透氣性能，如淀粉生物降解
擴

展

應

用

紙適用于紙塑等復合材料的透氣性測試，如煙包裝鋁箔紙、利樂包裝片材、方便面、紙杯等
軟管、瓶、袋、片材適用于各種化妝品的軟管、鋁塑管、軟瓶片材的氣體透過性測試
漆膜適用于各類膜漆涂覆、印刷的氣體滲透性測試
真空包裝適用于易電子產品等易受氣體氧化腐蝕，損耗的真空包裝制造片材，如消耗性傳感器等

六、?產品特點

  • 采用進口高精度真空傳感器和壓力傳感器；
  • 系統具備自檢測能力，避免故障狀態下繼續測試；
  • 專利的極限零點與密封管道系統,運用基線技術，去除系統誤差，測試結果更精確；
  • 獨有的樣品防側漏結構設計，更加穩定可靠的安裝試樣密封；
  • 具備精確的壓力控制能力，與保壓功能；
  • 嵌入式系統控制，采用高品質元器件，保證儀器運行的穩定性、可靠性；
  • 高速真空能力，減少真空時間，脫氣更徹底，測試精度高；
  • 測試時間短，效率高；
  • 斷電保存功能；
  • 全程監控、自動記錄，測試過程可全程重現；
  • 自動測試：設定測試參數，開始后測試自動進行，自動判斷試驗結束并保存測試結果；

七、?產品配置

  • 標準配置：主機、真空泵、真空波紋管、氣體軟管、減壓閥、圓盤取樣器、密封脂
  • 選購件：瓶裝測試夾具
  • 自備：測試用氣體瓶（氧氣等）
