一、產品說明:

伺服控制材料試驗機適用對金屬、非金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等力學性能的測試，還可以進行等速加載、等速變形、等速位移的自動控制試驗，并有低周載荷循環、變形循環、位移循環的功能。求取伸長率、拉伸強度、彎曲模量、彈性模量、屈服強度、凈能量、折返能量、總能量等指標.。

采用PC進行數據處理分析，試驗結果可自動保存，試驗結束后可重新調出試驗曲線，通過曲線重現試驗過程，或進行曲線比較、曲線放大。Windows、visit平臺下的試驗軟件，具有很強的數據和圖形處理功能， 可即時打印出完整的試驗報告和試驗曲線。

?

二、滿足標準：

GB/T16491-1996 電子拉力試驗機

本機操作軟件涵蓋GB、ISO、ASTM等各類標準共計200個，其中包含客戶提出的ISO34、 ISO 37、ISO 178、ISO 527?。

本機可做曲線類別：荷重V.S.位移??????荷重V.S.時間

位移V.S.時間????? ?應力V.S.應變

荷重V.S.兩點延伸

三、技術參數:

1、荷重?元：0-200kN；

2、力量解析度：1/300,000；

3、力量準確度：≤0.3％ ；

4、力量放大倍數：7段自動切換；

5、系統精度：≤5%

6、位移解析度：1/100,000；

7、位移準確度：≤1％ ；

8、金屬引伸計解析度：1/1000；

9、金屬引伸計準確度：≤0.5％ ；

10、大變形引伸計準確度：±1mm ；

11、速度范圍：0.001－260mm/min??????????（特殊測試速度亦可依客戶需求定制）；

12、行走空間：900mm??????????（不含夾持器、特殊行走空間亦可依客戶需求定制）；

13、測試寬度：400mm??????????????????????（特殊測試寬度亦可依客戶需求定制）；

14、使用電源：∮380V 50HZ；

15、功????率：約2500W；

16、機臺尺寸：約880×680×2000?mm(長×寬×高)；

17、機臺重量：約500kg。

四、主機規格:

1、高精度美國傳力力量傳感器：0-100kN。力量精度在±0.3%以內。

2、容量分段：全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100；

采用高精度24 bits A/D，取樣頻率200Hz ?全程力量最大解析度 1/300,000。

3、動力系統：美國傳力傳感器+日本松下工用級伺服電機+日本松下工用級伺服驅動器＋上海減速機＋臺灣TBI滾珠絲桿＋同步帶傳動 。

4、控制系統：采用Pulse Command控制方式使控制更精準速度控制范圍0.001~260mm/min；中聯板調整具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。

5、數據傳輸方式：USB傳輸。

6、顯示方式：UTM107+WIN-XP測試軟件計算機屏幕顯示。

7、簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

8、測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。數據備份：測試數據可保存在任意硬盤分區。

9、測試空間：測試寬度約400mm（標準規格）；聯板行走空間800mm（不含夾具、標準規格）。

10、全程位移：采用日本松下位移編碼器，提升4倍精度，抗干擾能力極強。位移解析1/100,000；金屬引伸計，解析 0.001mm（選配）。

11、安全裝置：過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。

12、手控方式：可增添手工操作盒。

五、機器附件及計算機配置明細:

(一)機器附件

1、一年保固書、中文操作說明書各一份。

2、隨機配送標準夾具一付（其他夾具選購）。

3、拉力機專用測試軟件一份 。

4、保修證書一份。

(二)計算機明細

1、18.5’液晶顯示屏一臺（清華同方品牌電腦）。

2、4G硬盤。

3、內存500G。

4、酷睿雙核處理器。

5、HP噴墨打印機一臺。

注：電腦桌自備

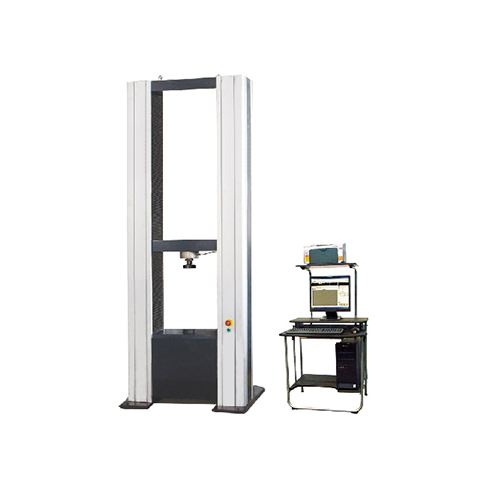

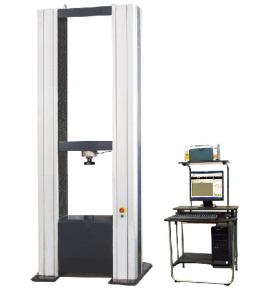

六、產品圖片：
