描述

一、?用途及使用范圍

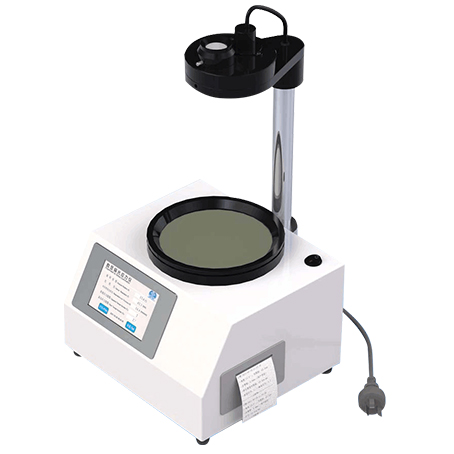

LZY-150C觸摸屏數顯偏光應力儀，是集應力檢測、數據計算、液晶觸屏、打印輸出等多種功能于一體的玻璃及透明塑料制品內應力檢測儀器，進一步滿足了醫藥、食品包裝等行業以及計量檢測服務機構對應力檢測的規范性要求。

LZY-150C觸摸屏數顯偏光應力儀，選用高精度編碼器進行測量，使用彩色5英吋觸摸屏顯示檢測結果，適合光學儀器廠、玻璃廠、玻璃制品廠、藥包企業、實驗室、計量檢測服務機構使用，用于測量各類玻璃制品（包括各類玻璃瓶、罐、杯、管、器皿、燈泡、燈管、玻璃量器、玻璃儀器、光學儀器、異型制品、手機屏幕等）、水晶制品、人工寶石、透明塑料制品及其它光學材料內應力的測量。

二、?測試原理

LZY-150C觸摸屏數顯偏光應力儀，配備1/4波片和全波片（也稱靈敏色片），因此提供兩種測量方法：

• 定量測量（Senarmont補償法）：儀器配備1/4波片，采用補償法定量測定玻璃的內應力數值。
• 定性測量（比色法）：儀器配備全波片，可以根據偏振場中的干涉色序，通過觀察干涉顏色情況，定性判斷玻璃制品的內應力大小及分布。

三、?產品特點

LZY-150C觸摸屏數顯偏光應力儀，具有測量精度高、應力數據自動計算、直觀顯示多組數據、打印、暗視場無需校準及綠色節能等先進特點：

• 測量精度高：采用高精度角度編碼器，測量精度優于0nm。
• 五組數據直觀顯示：使用彩色5英寸液晶顯示屏同時顯示5組數據。結合用戶輸入的參數自動進行計算，可同時顯示測量角度值、光程差數值、單位厚度光程差、表觀應力級數和真實應力級數。
• 中英文界面觸摸屏操作：中英文觸摸屏操作界面。
• 無需校準暗視場：儀器始終保持正確零點，用戶測量過程中無需重復校準零點，避免人為校準造成誤差。
• 綠色節能：儀器采用LED光源，綠色節能，壽命更長。
• 人體工程學和模塊化設計：方便用戶使用和維護。

四、?符合標準

LZY-150C觸摸屏數顯偏光應力儀在出廠前已嚴格調試，開機即可使用，符合或滿足如下標準（包括但不限于）要求：

GB/T 4545? 《玻璃瓶罐內應力檢驗方法》

GB/T 12415 《藥用玻璃容器內應力檢驗方法》

GB/T 15726 《玻璃儀器內應力檢驗方法》

GB/T 18144 《玻璃應力測試方法》

YBB00162003 《國家藥品包裝容器（材料）方法標準? 內應力測定法》

JC/T 655? ?《石英玻璃制品內應力檢驗方法》

JC/T 915? ?《熱彎玻璃》

ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)（玻璃容器偏振鏡檢查的試驗方法）

五、?技術參數

六、?界面介紹

• 中英文界面顯示：操作界面采用中文和英文同時顯示。
• 自動計算應力結果：用戶正確設定厚度值以及壁厚單位，系統自動計算單位長度的光程差值和真實應力級數。
• 直觀顯示五組數據：在數據顯示界面同時顯示五組檢測數據：旋轉角度、光程差、單位厚度光程差（應力大小）、表觀應力級數和真實應力級數。
• 數據打?。簩y量數據進行打印。在主界面上點【打印】按鈕，可將當前顯示的數據進行打印。
• 設置：進行必要的參數設置，如調整時間、輸入厚度值、設置壁厚單位。
