描述

一、?用途及使用范圍

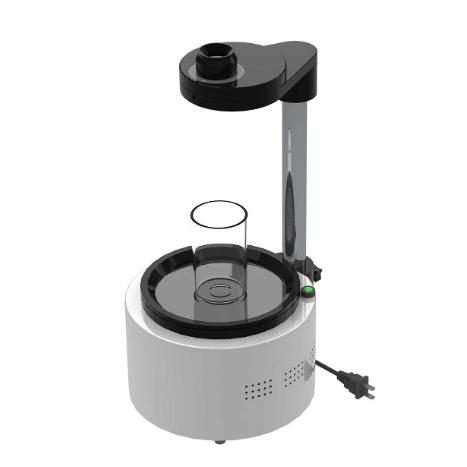

玻璃制品應力檢查儀,也稱偏光應力儀,是應用偏振光干涉原理檢查玻璃的內應力或晶體雙折射效應的儀器。儀器備有靈敏色片，并應用1/4波片補償方法，因此本儀器不僅可以根據偏振場中的干涉色序定性或半定量的測量玻璃的內應力，還可以定量測量玻璃內應力的級別數值。

本儀器適用于對各種玻璃瓶、罐、杯、玻璃管、燈泡、異型制品、玻璃器皿、水晶制品、人工寶石、光學玻璃及其它光學材料應力測量和產品質量控制，尤其在白酒瓶、啤酒瓶、牛奶瓶等玻璃制品生產中廣泛應用于應力測量。本儀器可用于判定透明注塑制品殘余應力分布，有助于優化模具設計及提高注塑工藝。

本儀器采用LED光源，使用壽命長，相對于傳統應力儀產品節能85%以上；由于LED光源是冷光源，熱輻射小，大大降低了對起偏鏡造成的損害，進而提高了儀器整體的使用壽命

二、?測試原理

利用本儀器在測試內應力時可直接讀出制品的應力等級。按照國家標準《玻璃瓶罐內應力檢驗方法》（GB/T4545）中的描述（參見附表二），玻璃瓶罐內應力表觀應力級數共分為10個等級，即檢偏鏡旋轉7.3゜為一個應力等級，也就是說檢偏鏡旋轉0゜～7.3゜為1級應力，7.4゜～14.6゜為2級應力，以此類推。

儀器的最小刻度值為3.65゜，因而可精確讀數到相當于國家標準的0.5級精度。為便于醫藥包裝行業對安瓿瓶、西林瓶等制品的內應力檢測要求，度盤上的綠色標線(數字2旁邊較長的綠線)為常用的40納米標線。如圖1所示。

三、?儀器參數
