描述

一、概述：

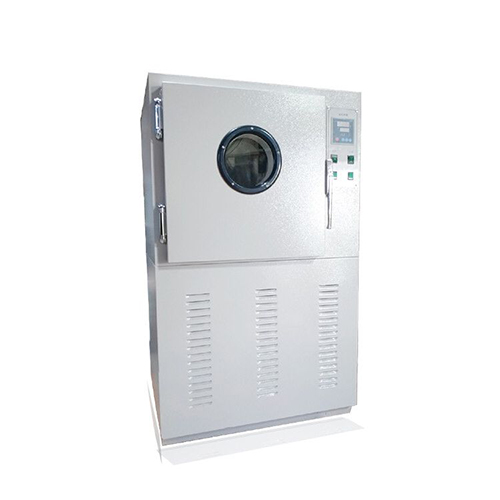

LSDLH-C型老化試驗箱適用于科研單位和工廠作可塑性材料（橡膠、塑料）、電氣絕緣及其他材料的熱老化試驗。

溫度控制采用筆段式液晶顯示儀表，從室溫至300℃范圍內可任意設定工作溫度，自動恒溫，本箱其結構及所配用儀表、材料是在對箱內氣流和溫度作了詳細研究后設計的具有控溫靈敏，溫度均勻，性能穩定，其性能符合GB3512《橡膠熱空氣老化試驗方法》國家標準有關“試驗裝置”的要求。

二、技術指標：

1、電源電壓：AC220V 50Hz

2、功率：1500W

3、最高工作溫度：300℃

4、溫度波動度：≦±1℃

5、溫度均勻性：≦±1℃%

6、換氣量：3－10次／h

7、風速：0.5－1.5m/s

8、轉盤轉速：11－12r/min

9、工作室尺寸：450*450*450mm

三、產品特點：

本試驗箱外殼用冷軋薄鋼板制作而成，上半部為試驗室及電氣控制部分，下半部為減速傳動裝置。

箱內兩側裝有紫外滅菌燈，高檔紫外線除菌燈的配備使工作得心應手。

試驗室和箱殼之間是保溫層和風道，用玻璃纖維作保溫材料，使試驗室內溫度不致外導而影響恒溫及靈敏度，箱體內壁涂有高溫銀粉漆，試驗室中央裝有供老化試驗用的試品轉盤，它由電機及變帶裝置帶動，試品轉盤分上下兩層，可掛100多個試品夾子，也可取出轉盤，裝上網板作恒溫箱使用。循環的熱風從試驗室左側的壁孔進入室內，流經試樣從右側壁孔經鼓風機葉輪，再通過風道向試驗室循環。在循環系統中裝有排氣裝置，把已通過試驗室內的一部分空氣排至箱外，為了改變排氣量。要箱體后面裝有可調節排氣閥。

在室內裝有照明燈，在試驗進行中能方便地從外面觀察到試驗狀態。

• 使用方法：
• 電源設備，應在供電線路中裝有合適負荷的保險絲裝置，供本箱專用，且有良好接地裝置。
• 試品準備：將試品逐一編號后，用試品夾鉤掛于試品轉盤上，以相互不接觸撞為宜。

3、待一切準備就緒，即關上箱門。

面板指示：

指示燈定義：“RUN/AT”指示燈：運行時此燈點亮，運行結束時熄滅；自整定時此燈閃爍。

“OUT”指示燈：有加熱輸出此燈點亮，反之熄滅。

“ALM”指示燈：超恒溫報警時此燈點亮，反之熄滅。????????????

控溫儀操作及其使用方法：

• 控制器上電，顯示窗上排顯示“Inp”，下排顯示“量程值”約3秒后進入正常顯示狀態。
• 溫度及恒溫時間的參看與設定

點擊“設定”鍵，進入到溫度設定狀態，顯示窗下排顯示提示符“SP”

上排顯示溫度設定值（先個位值閃爍），可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，進入到恒溫時間設定狀態，顯示窗下排顯示提示符“St”，上排顯示恒溫時間設定值（先個位值閃爍），可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，推出此設定狀態，修改的設定值自動保存。

當恒溫時間設為“0”時，表示沒有定時功能，控制器連續運行，顯示窗下排顯示溫度設定值；當設定時間不為“0”時，顯示窗下排顯示運行時間，并且最后一位小數點亮，等測量溫度達到設定溫度后，定時器開始計時，點亮的小數點開始閃爍，時間到，運行結束，顯示窗下排顯示“End”，蜂鳴器鳴叫30秒。運行結束后，長按“減小/再運行”鍵3秒可重新啟動運行。

• 超恒溫報警時，蜂鳴器連續鳴叫，“AlM”報警燈點亮。若由于改變溫度設定值而產生超溫報警，“AlM”報警燈點亮，但蜂鳴器不鳴叫。
• 蜂鳴器鳴叫時可按任意鍵消音。
• “移位”鍵：在設定狀態點擊此鍵可使設定值移位閃爍修改。
• “減小”鍵：在設定狀態點擊此鍵可使設定值遞減，長按此鍵可使設定值連續遞減。
• “增加”鍵：在設定狀態點擊此鍵可使設定值增加，長按此鍵可使設定值連續增加。
• 在設定狀態下若1分鐘之內無任何鍵按下，控制器會自動返回到正常顯示狀態。
• 若控制器顯示窗上排顯示“—”,表示溫度傳感器或控制器本身故障，請仔細檢查溫度傳感器及其接線。

溫度內部參數的參看與設定

長按設定鍵約3秒，控制器顯示窗下排顯示密碼提示符“Lc”，上排顯示密碼值，通過增加、減少和移位鍵，修改到所需的密碼值。點擊設定鍵，若密碼值不正確，控制器自動返回到正常顯示狀態，若密碼值正確，則進入到溫度內部參數設定狀態，再點擊設定鍵可一次修改各個參數。再長按設定鍵3秒，可以退出此狀態，參數值自動保存。

五、環境條件：

1、 溫度:5－40℃

2、 相對濕度：≦85%

3、 氣壓：86－106Kpa

• 注意事項：
• 本箱必須有效接地，以確保安全。
• 試驗室內照明燈不要隨便開啟，且開的時間不宜過長，以免燒毀。
• 使用本設備應有專人負責看管，試驗完畢應切斷外接電源。
• 箱內設置試品時不能太密，以免影響工作室內氣流的正常流動，造成試驗失效。
• 請勿隨意拆裝電器元件及設備的零部件，以免損壞電氣控制線路及設備的人為事故而 ?影響其性能與正常工作。
• 嚴禁利用本箱干燥處理易爆、易燃、易揮發的物品。

七、常見故障處理：

八、裝箱單：
