描述
管道環剛度測試儀
原理
微機控制萬能試驗機是根據GB/T1040、GB/T9647-2015、GB/T1041-2008、GB/T8804、GB/T19806-2005、GB/T328-2007、GB/T9341-2008、GB/T13022-91、JTT/529-2016、ISO9969-2007、IS0527-1993等標準要求設計制造，本機采用閉環控制技術，實現了設備運轉的穩定性和可靠性。
二.設備用途
用于測定熱塑性管材、復合管材等的拉伸、環剛度等性能測定?？捎糜诳蒲胁块T、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。
三.技術指標
| 型號 | LSDHGD-2T | LSDHGD -5T | LSDHGD-1500 | LSDHGD-2000 | LSDHGD-2500 | |
| 測量管道直徑; | 350cm | 350cm | 1.5M以內 | 2M含以內 | 2.5M含以內 | |
| 測量種類; | PVC管 玻璃鋼管 波紋管 | |||||
| 試驗力： | 20KN（2T） | 30KN-50KN(3T-5T) | ||||
| 內徑測量?jī)x; | 選配波紋管專用 | 含內徑測量?jī)x波紋管專用 | ||||
| 測量范圍 | 最大試驗力的0.4%—100% | |||||
| 試驗機精度級別 | 1級 | |||||
| 試驗力準確度 | 優于示值的±1% | |||||
| 位移測量 | 分辨率為0.001mm | |||||
| 變形準確度 | 優于±1% | |||||
| 調速范圍 | 0.1-300mm/min | |||||
| 可測試項目 | 拉伸（拉伸強度，拉伸屈服強度、最大力、斷裂力、斷裂伸長率)環剛度(含內徑測量裝置） ?環柔度 ?扁平 | |||||
| 配置清單 | 拉力機主機 拉伸夾具 環剛度夾具 大變形 電腦 打印機 | |||||
| 工作環境 | 室溫～45℃，濕度20%～80% | |||||
| 儀器凈重 | 300-600Kg | |||||
四.相關標準
GBT1040.1-2006《塑料拉伸性能的測定 第1部分：總則》GBT1040.2-2006《塑料拉伸性能的測定 第2部分：模塑和擠塑塑料的試驗條件》
GBT8804.1.2.3-2003《熱塑性塑料管材 拉伸性能測定》
GBT9647-2003《熱塑性塑料管材環剛度的測定》
JTT/529-2016混凝土橋梁用塑料波紋管
GB/T1041-2008《塑料壓縮性能測試方法》
GB/T19806-2005《塑料管材管件擠壓剝離試驗》
GB/T13022-1991《塑料薄膜拉伸性能》
GB/T15788-2005《寬條拉伸試驗》
GB/T2791-1995《剝離強度 剝離試驗方法》
GB/T9341-2008《塑料彎曲試驗方法》
五.硬件配置和系統構成
1.內置式閉環控制系統
2.標準拉伸，環剛附具各一套。
3.臺灣TBI高精度滾珠絲杠。
4.東能交流伺服電機。
5.一級同步減速系統。
6.內徑測量裝置。
7.精密力值傳感器。
8.聯想商用臺式電腦、聯想激光打印機
系統由主機和電腦控制系統組成
六、基本試驗過程
1.打開設備電源。
2.打開設備軟件，選擇試驗類型
3.設置試驗參數。必須設置的項目是試驗速度、截面積、長度。設置完成后按復位。
4.選擇一個速度，然后按上升或下降調整夾具間距。調整完畢，放入試樣，點試驗。
5.試驗完畢，自動計算試驗結果。
6.關閉設備電源。
七、設備安裝及使用注意事項
1.務必保證設備已經接地；
2.設備應安裝再平整地基上，附近無震動、無粉塵、無電磁干擾；
3.對裸露鋼板定期維護；
4.未經培訓不得操作本設備；
5.內徑測量裝置應細心使用，嚴禁拉出鋼絲猛然彈回；
6.設備運行過程中，嚴禁操作人員離崗；
7.設備工作結束后，請不要停留在待機狀態，應關閉設備電源；
8.設備長期關閉再次啟用前，先給設備通電5分鐘后再運行；

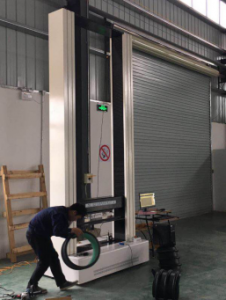

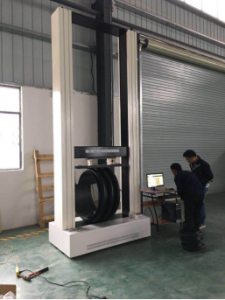

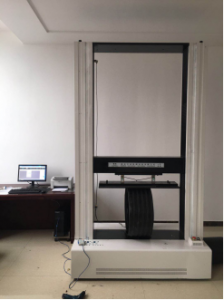

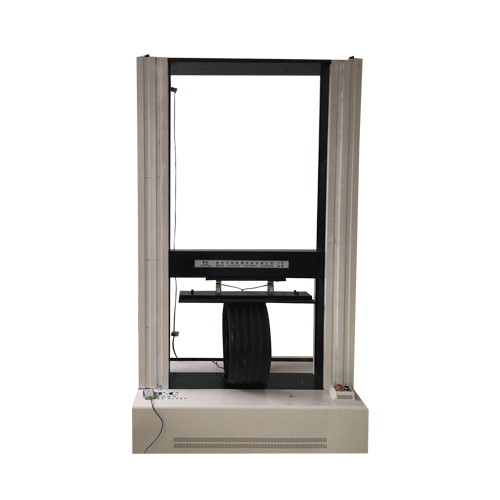

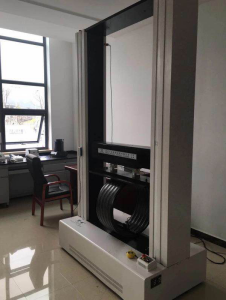

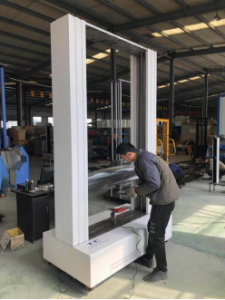

八、設備外觀圖
