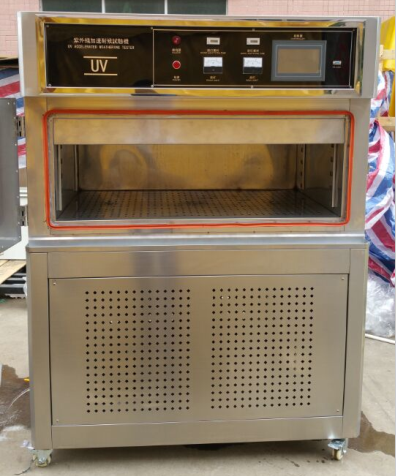

箱式紫外線耐候?qū)嶒?yàn)箱

分類: ,
訂購熱線:18046321714

描述

用途本產品采用能最佳模擬陽光中UV段光譜的熒光紫外燈,并結合控溫、供濕等裝置來模擬對材料造成變色、亮度、強度下降;開裂、剝落、粉化、氧化等損害的陽光(UV段)高溫、高濕、凝露、黑暗周期等因素,同時通過紫外光與濕氣之間的協同作用使得材料單一耐光能力或單一耐濕能力減弱或失效,從而廣泛用于對材料耐氣候性能的評價,設備具有提供最好的陽光UV模擬,使用維護成本低廉,易于使用,設備采用程控器自動運行試驗周期,自動化程度高,燈光穩定性好,試驗結果重現率高等特點。

性能參數

應用范圍

(1)QUV全球使用最廣泛的耐候測試機

(2)已成為實驗室加速耐候試驗的世界標準:符合ISO、ASTM、DIN、JIS、SAE、BS、ANSI、GM、U.S.GOVT等標準和國標。

(3)快速、真實地再現陽光、雨、露對材料的損害:只需要幾天或幾周時間,QUV可以再現戶外需要數月或數年才能產生的破壞:包括褪色、變色、亮度下降、粉化、龜裂、變模糊、脆化、強度下降及氧化。

(4)QUV 可靠的老化測試數據可對產品的耐候(抗老化)性做出準確的相關性預測,并有助于材料及配方的篩選、優化。

(5)應用行業廣泛,例如:涂料油墨油漆、樹脂、塑料、印刷包裝、粘合劑、汽車

摩托車工業、化妝品、金屬、電子、電鍍、醫藥等。

符合國際測試標準:ASTM D4329、D499、D4587、D5208、G154、G53;ISO 4892-3、ISO 11507;EN 534;prEN 1062-4、 BS 2782;JIS D0205;SAE J2020?D4587等所有現行紫外線老化試驗標準。

二、結構材制

1、試驗箱空間:寬1120×深550×高300mm

2、外形尺寸:1300×680×1450mm

3、機組材質:內外304不銹鋼

4、試樣架:鋁合金框式基架視板

5、控制儀: TIMI880 (全觸摸屏可程式控制器)

6、電源用漏電斷路器控制回路超載短路報警、超溫報警、缺水保護



三、技術參數

1.操作要求:可進行輻射、噴淋、冷凝回圈操作;

2.內置水箱

3.可顯示溫、溫度。

4.溫度范圍:RT+10℃~70℃;

5. 光照溫度范圍:20℃~70℃/溫度容差為±2℃

6.溫度波動度:±0.5℃;

7. 濕度范圍:≥90%RH

8..濕度波動度:±2%;

9..燈中心距離:70㎜;

10..樣品與燈中心距離:100㎜;

11..水槽水深要求:25㎜,自動控制;

12.有效輻照區域:1170*700*300㎜;(高低300mm可調)

13.輻射強度:2.0W/m2/340nm以?xún)?nèi)可調;

14.紫外線波長: UV-A波長范圍為313-400nm;

15. 黑板溫度計測量范圍:20℃~90℃/溫度容差為±1℃;

16.紫外光、凝露時間交替可調;

17.黑板溫度:40℃~65℃±2℃;

18、燈管:L=1200/40W, 8支(UVA 使用壽命1600h以上)



19、控制儀: TIMI880(全稱觸摸屏控制器;可編程光照,淋雨,凝露;溫度可設定范圍和時間)



20、控溫方式:控制器界面之前操作



22、水槽水深:25mm自動控制



23、紫外線波長:范圍為315-400nm



24、試驗時間:0~999H(可調)



25、機組具有自動噴淋功能



26、配置一套凈水系統

四、結構說明

1、箱體採用數控設備製作、工藝先進、線條流暢、美觀大方

2、箱體材質為1.0mm厚304SUS高級不銹鋼

3、箱內風道採用單循環系統、有一隻進口軸流風機、提高了空氣的流亮、加熱的能力、大幅度的改善了試驗箱內的溫度均勻性

4、水源及耗量:自來水或蒸餾水約8升/天

5、加熱方式為內膽水槽式加熱、升溫快、溫度分佈均勻

6、門為單向拉伸式、關閉輕鬆自如

7、內膽水位自動補水、防止加熱管空燒損壞

8、試樣架由不銹鋼或鋁合金製成

9、機組底部採用高品質PU活動輪固定

10、排水系統使用U型積沉裝置排水

11、試樣品表面與紫外燈平面相平行

12、噴淋系統內部安裝有自動噴頭、水壓可調

五、安全保護裝置

1、接地保護

2、電源超載短路斷路器

3、控制回路超載、短路熔斷器

4、缺水保護

5、超溫保護

六、溫度控制

UV:

一級的光學反應對溫度變化并不敏感,然而,隨之而來的二級反應的速度則和溫度變化緊密相關。一般來說,隨著溫度升高,反應速度會加快,因此,在UV暴曬試驗過程中,溫度控制就顯得很重要,更重要的是要將加速試驗所採用的試驗溫度與材料在實際應用中遭遇的最高溫度相匹配。在設備中UV過程的溫度設置為50℃~70℃中的任何一點,具體取決於光照度水準和室內環境氣溫。設備的溫度調節是通過具有微電腦演算功能的控制器來指揮設備內的空氣加熱器、水加熱器等一系列系統來完成。

濕氣:

隨著溫度的提高,潮濕對材料的破壞力會急劇增加。因此在潮濕過成中,溫度控制是最基本的要求。更進一步說,要產生加速效果就是要求在潮濕過程中保持高溫環境。所以在冷凝過程的溫度設置為40℃~60℃中的任何一點。

七、加熱系統

1、採用U型鈦合金高速加溫電熱管

2、溫度控制與光照完全獨立系統

3、溫度控制輸出功率均由微電腦演算,以達高精度及高效率之用電效益

4、加熱系統具有防超溫功能:

1)黑板溫度採用彩色觸摸屏程式控制儀或數位按鍵溫控儀控制加熱,輸出功率均由微電腦演算,PID自整定,監控採用標準的PT100黑板溫度感測器。

2)水槽溫度採用彩色觸摸屏程式韓國溫控儀控制加熱,水槽位於箱體下部,內置電加熱水器。在測試過程中,有一個測試段是黑暗凝露過程,它需要箱體內能產生較高溫度的飽和水蒸氣,當水蒸氣遇到相對較冷的樣板表面時,會在樣板表面凝結露水。

八、設備使用條件

1、環境溫度:5℃ ~+32℃;

2、環境濕度:≤85%;

3、電源要求:AC220(±10%)V/50HZ

4、預裝容量:4KW

九、配置清單

序號配件名稱品牌產地數量備注信息
1不銹鋼1.0mm國產1批外箱材質

經數控折灣后

2不銹鋼1.0mm國產1批內箱材質;經數控折灣;耐溫性能好
3UV燈管飛利浦美國10支40W
5傳輸馬達萬鑫臺灣1個
6調速閥欣三立臺灣1個無級可調
7控制儀表TIMI880韓國1個全觸摸屏
8電壓表指針式國產1個
9開關明緯臺灣1個
10腳輪剎車式國產4個
11西門子PLC模板6ES7231-7PB22-OXA8德國2塊
12交流接觸器20A正泰2只
13加溫電熱管UL100臺灣2只
14溫度傳感器PT100上海3支
15黑板鋁合金電泳處理特制1只
16熱保護器N6234臺灣1只
17噴水循環泵S-6512/220V上海西山泵1只
