龍門全自動影像測量儀

分類：
訂購熱線:18046321714

描述

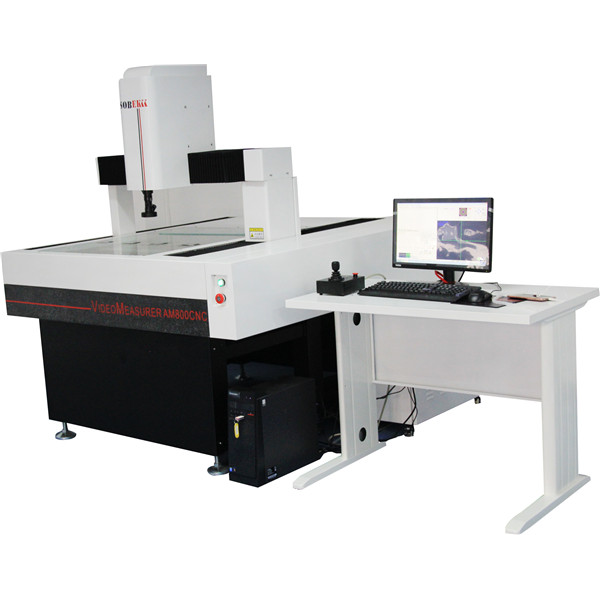

名稱：AM-CNC龍門全自動影像測量儀

詳細信息 ：

AM龍門全自動影像測量儀的主要特點：

◆?高性能松下伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度

◆?TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001mm

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-CNC多功能測量軟件、讓測量速度比AC系列自動影像測量儀提升2倍.

◆?英國“RENISHAW”0.001mm金屬光柵、測量數據更具穩定性和高精密性

◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果

◆?具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.

◆?三軸采用臺灣上銀精密級線性滑軌和TBI高精度滾珠絲桿、保證機器精度及使用壽命。

◆ CNC專用高清晰度鏡頭和專用高分辨CCD

技術參數

型號AM600CNCAM800CNCAM1000CNCAM1500CNCAM2000CNC
行程(mm)600×500×200800×600×2001000×800×2001500X1200X2002000X1500X200
外形尺寸(mm)1250X1700X17001425X2100X17001825X2400X17002050X2800X17003100X2050X1700
重量(kg)14501900330043005600
承重(kg)2025252525
X?、Y軸測量精度(μm)3+L/200
Z軸測量精度(μm)5.0+L/100
重復精度（μm）0.003
X、Y軸運動速度0-600mm/S（任意選擇）
Z軸運動速度0-100m/S(任意選擇)
操作方式搖桿+軟件
光柵尺英國“RENISHAW”0.001mm金屬光柵
導軌臺灣“上銀”精密級（行走平行度精度≤0.002mm）直線導軌
絲桿臺灣“TBI”研磨滾珠絲桿
軸承日本原裝“NSK”?雙例組合向心球軸承
電機日本“Panasonic”交流同步伺服電機，定位精度≤0.002mm
運動控制器SBK4000（全閉環控制器）
光電限位開關日本原裝“歐姆龍”光電限位開關
搖桿德國“MEGATRON”霍爾型三軸操縱桿
攝像機SBK-HC600 1/2英寸700線彩色高清晰度攝影機（帶白平衡功能）
視頻卡北京“大恒”高解析度雙路彩色視頻卡
表面光源4環8分區LED冷光源，軟件操控，減少電氣元件損壞。
輪廓光源輪廓光?LED冷光源，透射光加裝聚光鏡片實現平行光照射
光學鏡頭自動變倍帶導航鏡頭，1:6.5變倍比
放大倍率光學放大倍率：0.7～4.5×；影像放大倍率：24～158X
軟件SBK-CNC專用全自動測量軟件
電腦聯想商用電腦：D1840CPU、500G硬盤、2G內存、23寸液晶顯示器、DVD光驅
電源220V/50Hz/3A
工作環境溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%
影像儀專用桌內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪
保修期12個月
